白色LEDを使った
低消費電力のマップライトを作ろう！


秋葉の立駐で撮影。（ぉ
どノーマルです。

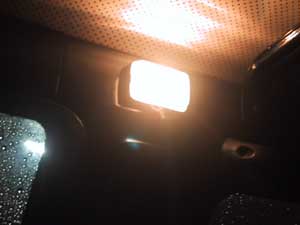

標準の車内灯

く、暗い・・・。
おまけに背後に有るから、手元はもっと暗い。


No. 品 名 型 式 メーカー 個数 備考 購入場所 単価
１ LED NSPW500BS 日亜 12 ５mmタイプを複数個使う。 千石 380円
２ 定電流ダイオード E153 石塚電子 6 抵抗で代用も可 千石 90円
３ 抵抗 2.2kΩ 不問 1 1/4W 秋月 10円
４ スイッチ UB-16H1 日本開閉器 2 オルタネートのタイプであること 瀬田無線 700円
５ 線材 適当 不問 適量 被服のしっかりした物を使うこと
６ 万能基板 ICB-86 サンハヤト 1 ケースのサイズに合わせる 千石 110円
７ アルミケース YM-65 タカチ電機 1 ケースは好みの物で良いですよ 千石 390円
８ アクリル板 1mm厚 不問 適量 ホームセンターで売ってます マツキヨHC 440円(180x320mm)
はじめはΦ10のLED２個で行こうかと思ったのですが、思いのほか暗かったので、奮発して12個使いました。
（運転席、助手席それぞれ６個ずつ使用）

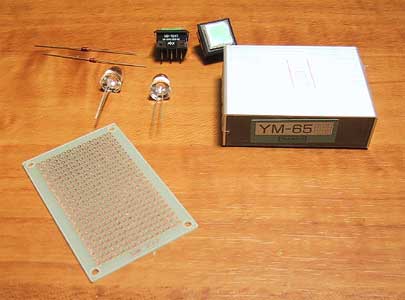

写真のLEDは、最初の予定の名残。

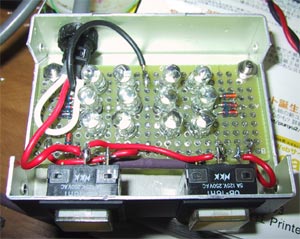

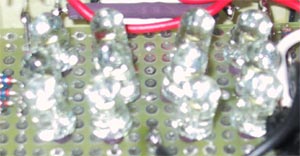

ごらんの通り、白色LEDが満載！かなり豪華なマップライトですよ。		 各LEDは斜めに取り付けてあり、運転席や助手席それぞれに向く様にしてあります。

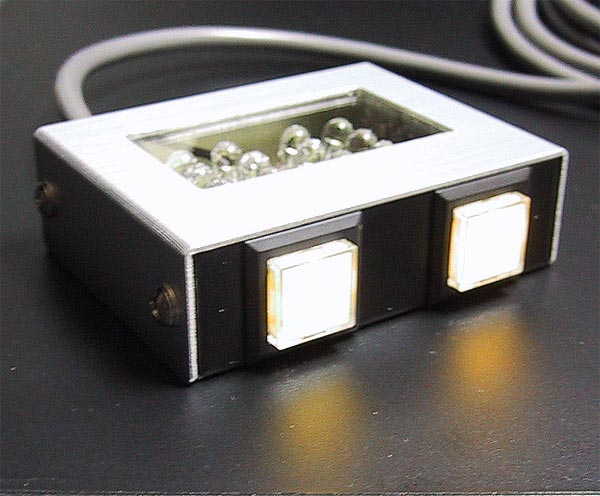

スイッチは緑色のLED内臓のタイプで、イルミネーション電源と連動し光るため、暗がりでも安心です。

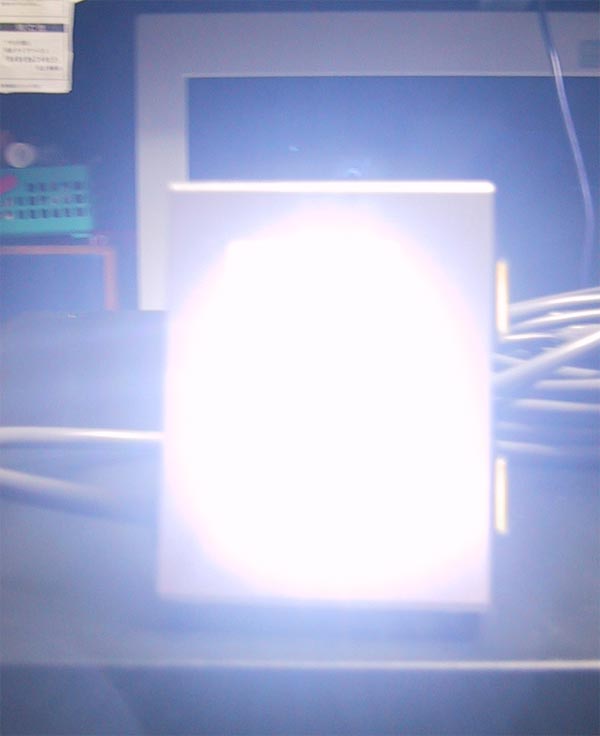

結構、眩しいですよ。


回路図、ケース加工図は現在作成中です。(^^;)
