基板作り

Filed under: 電子工作 — とめくぎ @ 0:00:46

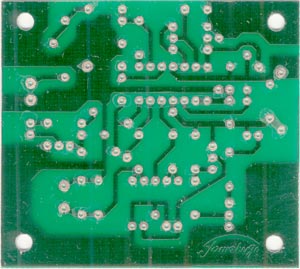

ESRメータ基板
某所掲示板で話題になっていたESRメータを作ってみようと思い、基板を作ってみた。
500mAの電流計が要るんだけど、コレが高い。2千3千円位する。(´д`)
当分はテスターの電流レンジで使う事になりそう・・・っと思ったら、一部の部品間違えた。
多回転抵抗20kが1kΩに、金皮の22Ωが22kΩなってるよ!(´д`;)てへっ!大分先になりそうだ。

上のついでに作ったのが、USBN960xを使うために作った基板(下の写真)。
USBN960x用基板
SOPのUSBN960Xと単純に万能基板に載らないUSBのBコネクター等を乗せられる基板だ。
これでAVRやH8でUSBディバイスを作って遊んでみようって寸法だ。
